口袋里的木材百科全书
与你分享最全面的木材知识

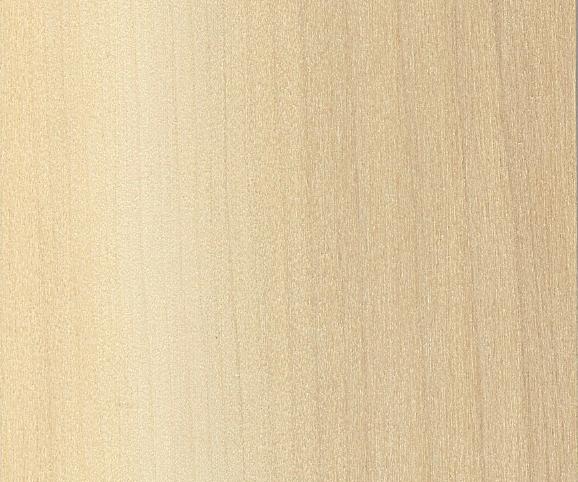

扣伊贵木,智利固有乡土树种,一般皆是大径木,木材呈淡褐色兼有浅粉红或淡绿、浅黄色带,木理光滑,木肌精细而均齐。分布:分布于南纬350至450之间的森林区,在南智利是最普遍的树种,由海平面的平原地带至高原带的潮湿地域皆有分布。
扣伊贵木有时作为智利山毛榉销售。这种木材看起来与我们的本土和欧洲山毛榉相似,只是没有射线斑点。它比北美山毛榉的颜色更偏粉红色或红色。
木材含水率12%时其比重为624kg/m3,材积收缩率常逾15%,木材窑干时易有溃陷现象。平均荷重431kg。静力弯曲强度776kg/crn2,压缩强度92 kg/cm2,弦向剪断强度126kg/cm2,径向剪断强度96kg/cm2。窑干困难,室内温度切勿超过65℃,溃陷及材面两端开裂是人工干燥最主要的缺点,窑干使木材尺寸安定性良好。 若未经防腐处理而用在户外之木材,其耐朽年限在1至5年,用于室内而不舆土壤接触则其使用年限可较长。
扣伊贵木通常高130英尺,直径为3英尺或更大。虽然它们是硬木树(即有叶子但没有针),但这种树是常绿树。第一个树枝通常距离地面超过50英尺,这意味着收获的树木会产生大量的透明木材。在森林中,这种树生长迅速,生长茂密,单一树种。
由于其丰富且良好的生长和外观,预计将有更多这种木材进口到北美。然而不利的一面是,阿根廷的大部分供应都在国家公园内,因此收获有限。
扣伊贵木看起来与樱桃相似,因此作为樱桃替代品出售,价格比樱桃低得多。这种木材易于加工,并且在湿度变化时相当稳定。这种木材无疑是一种多用途木材,广泛用于家具和橱柜。
扣伊贵木特点
木材密度:进入美国的木材几乎总是已经烘干,尽管其MC含量可能不是我们喜欢的7.0%。每立方英尺重约31磅,这意味着3/4英寸厚的板英尺重约2磅。从最轻的重量到较重的重量,密度存在10%的自然变化。
木材干燥性:干燥非常困难...缓慢且有大量翘曲和塌陷。必须在干燥结束时使用蒸汽处理来去除或恢复塌陷。如果不这样做,那么如果木材在制造过程中或之后暴露在潮湿或高湿度的环境中,它就会不稳定地膨胀;第一次接触润湿时,它可能会膨胀5%或更多。干燥收缩(塌陷除外)是中等密度硬木的典型现象……平锯木材宽度上的收缩率约为5.3%。
木材粘合和机加工方式:这种木材粘合得很好,无需额外护理。考虑到其密度,这种木材也可以很好地加工,正如所预料的那样。与往常一样,最好的加工发生在刀具锋利时。
木材稳定性:扣伊贵木相当稳定,需要在切向方向(平行于环)发生4-1/2%的MC变化才能实现1%的尺寸变化。径向方向(垂直于环)的1%尺寸变化需要7%的MC变化。这些数字非常接近Cherry的稳定性数字。然而,请注意如果塌陷在窑干燥周期内没有得到缓解,则会出现高膨胀。
木材强度:极限弯曲强度(MOE)为14,900psi。弹性为226万psi。硬度为1160磅。库格比樱桃更坚固、更硬、更硬。(这里报告的刨花值适用于较低密度的材料;随着木材密度的增加,预计会有所增加。)作为比较,樱桃木的压力为12,300psi、1.49psi和950磅;西部桤木,另一种类似樱桃的压力为9800psi、138万psi和590磅。
紧固件具有良好的固定力,但在零件末端附近的孔可能应该预先钻孔,以避免裂开,特别是在湿度有点低的情况下。
木材颜色和纹理:该品种的纹理被认为是精细的;年轮并不明显。颜色是粉棕色。(我不确定这种颜色会如何随着时间和光照的变化而变化——而樱桃色则颜色变深)。为了获得完美的樱桃色外观,需要对精加工系统进行一些处理。木材具有很高的光泽。
请继续关注木头云,了解更多有关木材百科的知识。在木头云上,您可以发布木材的供求信息,促成木材买卖交易。
西美圆柏(Juniperus occidentalis)是一种小而短(35英尺是相当高的树)的多枝树,生长于俄勒冈州东部以及加利福尼亚州北部和东部的高原上。这棵树的寿命可达1000年,因此树干的直径通常有几英尺(最多13英尺)。该种植区的特点是降雨量少。
这种长寿的树种生长在美国西部的岩石山坡上。像其他的桧属植物一样,它们的种子生在浆果样的松果里。
许多牧场主相信,这棵树正在使用宝贵的水资源,可以用来种植牧草,他们是正确的。树可以与草竞争水分。因此,看到这些树木完全从牧场上移走而没有任何木材利用问题的情况并不罕见,除了木柴或偶尔的栅栏柱之外。尽管如此,目前种植区内西部圆柏的数量相当大。
该木材的颜色和特性与东部红雪松非常相似。特别值得注意的是,厚度为1/32至1/16英寸的细木条可以在非常热的水中浸泡几个小时,然后可以将其取出并快速打结成复杂的结,并且不会破裂。然后,当木条干燥时,结会变得坚硬并且非常引人注目。
由于存在许多节,这种木材具有潜在的用途,可用于制作新奇物品以及具有美妙乡村外观的家具、镶板或橱柜。(我认为这种香气实际上比东部红雪松更令人愉悦,因此壁橱和衣橱建造者应该考虑这种木材)
西美圆柏木特点
木材密度:西美圆柏木木材的密度为每立方英尺32磅,MC含量为9%。这大约是橡木密度的2/3,与东部红雪松相似,比东部白松重25%。此密度意味着一块干燥、刨平的木材(1x6x4英尺)重约3-1/2磅。
木材烘干:木材很容易干燥。为了保持香气,干燥温度不应超过85F。存在许多节意味着木材会在节附近弯曲。低湿度可以安全使用,尽管一些结检查会导致快速干燥。
最终水分应在MC的9%至12%之间。
木材粘合和机加工:所有常见的木工粘合剂的粘合效果都非常好。
木材湿度不应低于9%MC,因为木材会变得比自然状态更脆。MC低于9%时,颗粒撕裂的可能性更大。锋利的工具对于优质表面非常重要。应适用中低密度物种的标准加工规则。
木材稳定性:与其他雪松一样,这种木材在使用过程中湿度变化时非常稳定。至少需要6%的MC变化才能导致1%的尺寸变化。
木材强度:西美圆柏木的强度(MOR)为8900psi,刚度(MOE)为800000psi,硬度为630磅。这些特性几乎与东部红雪松相同。虽然不像东部白松那么坚硬,但西美圆柏却同样坚固且更坚硬。(EWP数字为8600psi、124万psi和380磅。)
木材颜色和纹理:边材是白色的,但心材是红棕色的,有非常宜人的香味。由于生长缓慢,年轮相当接近,因此整体外观纹理紧密。许多节的存在意味着纹理图案非常漩涡状。白色边材经常与心材混合,具有特殊的外观特征。
请继续关注木头云,了解更多有关木材百科的知识。在木头云上,您可以发布木材的供求信息,促成木材买卖交易。
在墨西哥,这种树被称为Granadillo,但在世界上大多数地方,微凹黄檀木被称为cocobolo。这种木材坚固,可以产生一些非常有趣、美丽的形状。木材通常被切割成单板用于镶嵌作品和精美家具。
《木材百科全书》包含有关微凹黄檀木的信息,并描述了它与黄檀科其他成员的关系。红木统指各种黄檀属植物;特别是里约或巴西紫檀、印度或孟买紫檀和中国黄花梨。近亲包括颜色多样的郁金香木、黄檀木,所有这些都被用于18世纪欧洲家具和细木工的精致镶嵌装饰。除东方家具外,实木很少见。
微凹黄檀分布于中美洲的太平洋地区,从巴拿马延伸到墨西哥西南部。这些树木在干燥的高地生长得最好,而且身材往往较小。可可波罗通常以小圆坯形式从哥斯达黎加和尼加拉瓜等种植区运来。它最常用于车削毛坯或单板。
微凹黄檀木的边材非常苍白,几乎是白色的,但心材却有着多种鲜艳的颜色,从深红色到有吸引力的红色、黑色、紫色、黄色和橙色条纹和斑纹的混合。
微凹黄檀木的色调比巴西红木浓密得多,而且颜色变化很大;新砍伐的木材色调明亮,呈深红色,带有黑色条纹或斑点。美观与韧性相结合。
微凹黄檀木重、坚固、耐用且耐防腐处理。其用途包括建筑木制品、车工制品、工具手柄、音乐和科学仪器以及特种物品。这种木材也很流行用作餐具手柄。
尽管微凹黄檀木是一种精细车削木材,大多数人认为它很容易加工,但打磨和加工木材会产生细小的灰尘,可能导致皮炎或毒藤样皮疹。当灰尘接触皮肤时,还会导致橙色污渍。
微凹黄檀(学名:Dalbergia retusa)是豆科、黄檀属植物。中小型乔木,高不超过15-20米,直径40厘米,树冠非常开放,没有粗枝,很少有细枝,茎呈黑色,有裂隙和剥落。树皮厚1-2厘米,不易剥离;外皮浅灰黄色,具较规则的深纵裂,易小片状脱落。叶羽状互生,互生,轴上有7-15个互生小叶,长圆形至卵状长圆形,基部钝,先端常微缺,下面有光泽,长2.5-12厘米,宽2-3.5厘米。花白色在腋生或顶生圆锥花序,长4-18厘米,被微柔毛;花瓣长约12毫米。荚果或多或少长圆形,扁平,长6-13厘米,宽1-2厘米,有1-3个扁平种子。
微凹黄檀主要适用于高级红木家具,室内装饰、车旋制品、乐器部件(主要为吉他和贝斯)、首饰盒、刀具手柄等。常用作东南亚产的交趾黄檀的替代品。此外,它还用于制作方向盘、存放珠宝的小盒子、念珠、叉子、勺子、纽扣和其他物品。也可以药用和作为薪柴使用。
微凹黄檀的心边材区别明显,边材浅黄白色心材橘红色,久露大气中转为紫红褐色,常带褐色条纹。生长轮明显,管孔放大镜下明显,散孔材。轴向薄壁组织放大镜下可见,与木射线相交部分呈网格状,主为环管状及翼状、带状(宽1细胞,少数2-3细胞)、星散状、星散一聚合状,轮界状。木射线放大镜下明显,波痕不明显,木材新切面具辛辣气味。
木材具光泽;新切而具丁香花般辛辣气味;有油性和蜡质感;结构细而均匀;木材甚甫;强度高;干缩小。机械加工性能好,易砂光;油漆性佳,但胶黏性能较差;耐幅,耐磨。干燥缓慢。气干密度0.98-1.22克/立方厘米。
请继续关注木头云,了解更多有关木材百科的知识。在木头云上,您可以发布木材的供求信息,促成木材买卖交易。
牡竹木是禾本科、牡竹属的植物。竿直立,其高低大小常因生长地区气候之不同而有较大的变化,或竿基部近实心,梢端略弯;幼时被薄粉而为粉绿色,老则为暗绿或黄色,竿节处隆起,基部数节环生气根;分枝习性通常较低,每节分多枝,主枝3条,竿上部枝条弯曲下垂,枝壁也较厚。箨鞘早落性,厚纸质,背面常被金褐色小刺毛,上部内卷而成锥状,两面均具柔毛,尤以腹面为甚,基部与箨鞘口部约同宽,背面的纵脉与箨鞘之纵肋相连通。末级小枝所具叶数有变化,顶端有喙,果皮革质壳状。
竹子不是木头,而是一种茎中没有木质物质的草。 但我们看到这种草越来越多地用于橱柜中并作为木材替代品。 我还看到了一些非常好看的竹制品。
竹子的采伐方式与树木类似。 圆形空心茎,每英尺或每两英尺有一个封闭的部分,被纵向锯成窄条,然后制成矩形横截面片以消除曲率。
将条带边缘粘合成单板,然后粘合成“胶合板”面板,其外观和性能与木材非常相似。 越来越多的活跃进口商将竹产品带到北美。
竹子有1000多种。 性能和外观差异很大。
竹子生长速度非常快,有望满足世界上许多木质木材生长时间过长的地区的纤维需求。 一棵竹树在 4 年内可以达到 40 英尺高,直径超过 6 英寸。 收获后,根系会发芽,在几乎不需要人类干预的情况下使物种得以延续。 在世界许多地方,竹子是在受管理的种植园中种植的。
竹片由长而窄的条带(厚度约 1/8 英寸,宽约 1/4 英寸)组成,边缘粘合在一起形成 1/8 英寸的表面单板。 大多数人认为竹子柔韧且重量轻。 然而,竹制品实际上与橡木一样重且坚固。
牡竹木特点
牡竹木是印度森林中最常见的竹子。
木材密度:竹子每立方英尺约40磅,与橡木相似。由于竹板是100%竹子,因此它们会比类似厚度的橡木胶合板稍重,因为大多数橡木胶合板使用密度较低的树种作为内部层板。
木材干燥方式:竹子在制造现场进行干燥。径向收缩率和切向收缩率差别不大。
木材粘合和加工方式:加尔各答竹子(和许多其他竹子)粘合良好。表面必须准备充分。可能需要进行一些实验才能确定最佳的涂胶率。PUR粘合剂是粘合竹片时的绝佳选择。据报道,竹子的加工性能很好,但随着品种的变化,也会有差异。
木材稳定性:收缩率为3%的MC变化,导致1%的尺寸变化,并且在径向和切向方向(跨晶粒方向)基本相同。
木材强度:强度(MOR)范围为12,000至22,000psi。硬度为1.1至290万psi,略高于橡木。
请继续关注木头云,了解更多有关木材百科的知识。在木头云上,您可以发布木材的供求信息,促成木材买卖交易。
竹木不是木头,而是一种茎中没有木质物质的草。但我们看到越来越多的人在橱柜中使用这种草,并作为“古老的实木”的替代品或附属品。我还看到了一些非常好看的竹制品。
这种草看起来就像哈克贝利·费恩和汤姆·索亚使用的竹竿钓鱼竿,只是更大,正在以类似于树木的方式收获。圆形、空心的茎,每英尺或两英尺有一个封闭的部分,被纵向锯成狭长的条,然后制成矩形横截面的碎片,消除曲率。
然后将这些条带边缘粘合在一起形成单板,并粘合成“胶合板”面板,其外观和性能与木材相似。将竹产品引入北美的活跃进口商数量不断增加。
竹木品种很多
竹木有1000多种。 各种竹木的性能和外观差异很大。 这就是令人困惑的地方,因为人们尝试了一个供应商的材料并喜欢它,但发现第二个供应商有不同的产品,但效果不佳。
简而言之,并不是所有的竹木都是一样的,而且像木材一样,不同种类的竹木在外观和特性上也有很多差异。 我的建议是充分了解您的供应商。
竹木可以快速成长
竹树本身生长速度非常快,因此可以满足世界许多地区的纤维需求,特别是热带地区,那里的木质木材生长时间太长。 一棵竹树在 4 年内可以达到 40 英尺,直径超过 6 英寸,再过几年,当生长条件良好时,可以达到 90 英尺高,直径接近 2 英尺(但它仍然是空心茎)。
收获后,根系会发芽,在几乎不需要人类干预的情况下使物种得以延续。 一些“野生”草林至今仍然存在,尽管大多数茎的直径相当小。 在世界许多地方,竹木是在受管理的种植园中种植的。
竹木的特性
不同竹种的特性差异很大。 例如,加尔各答竹木在湿度变化时具有接近橡木的稳定性,但某些竹木品种的收缩和膨胀程度是橡木的两倍。 并非所有商业竹材或胶合板都具有您所需的性能和特性。
在开始投资之前,请确保您与使用来自同一供应商的相同竹种的其他人交谈。 此外,请确保您的供应商不会在您不知情的情况下改变物种。 由于竹木可能会发生较大的移动,因此您必须特别注意获得并保持正确的 MC。
图中的竹片由长而窄的条带(厚度约 1/8 英寸,宽约 1/4 英寸)组成,边缘粘合在一起形成 1/8 英寸的表面单板。
大多数人认为竹木非常容易弯曲且重量轻。 然而竹制品实际上与橡木一样重(每立方英尺 40 磅)且抗弯强度一样。 该材料易于切割并用金属紧固件或粘合剂固定。
随着消费者开始对竹木的要求越来越高,我们将不得不学会如何使用这种草,尽管我们大多数人的血管里都有锯末。 仔细的采购、处理和湿度监测确保我们将竹木添加到我们的产品中不会出现任何重大问题。
竹木加工建议及特点
就本文而言,列出的属性适用于加尔各答竹,它是印度森林中最常见的竹木,使其成为印度和其他亚洲热带国家非常重要的物种。
木材密度:
竹木的密度约为每立方英尺40磅,与橡木相似。 由于竹板将是 100% 竹木,因此它们将比类似厚度的橡木胶合板稍重,因为大多数橡木胶合板使用密度较低的树种作为内部层。
烘干
竹木总是在制造现场进行干燥。 干燥并不困难。 干燥收缩与橡木相似,但径向和切向收缩差异不大。
木材胶合和加工方式:
加尔各答竹木(和许多其他竹木)在制作层压产品时粘合效果很好。 高密度确实意味着表面必须经过充分准备。 可能需要进行一些实验才能确定最佳的涂胶率。 我个人的感觉是,PUR 粘合剂是家具和橱柜店粘合竹片时的绝佳选择。
据报道,竹木的加工性能非常好,但随着品种的变化,也会出现变化。 我在文献中没有发现任何因接触竹尘而产生的过敏反应。
木材稳定性:
加尔各答竹木的相对湿度和含水量之间的关系几乎与北美木材使用的标准表相同。 此外,收缩率与橡木相似,3% 的 MC 变化会导致 1% 的尺寸变化。 然而,收缩和膨胀在径向和切向(沿晶粒方向)上基本相同。 因此,端部检查是有风险的,但可以通过使用交叉层压胶合板结构来缓解。 简而言之,就像橡木和其他优质木材一样,在存储湿度和湿度问题方面,竹木必须小心处理。 由于大多数竹木来自潮湿的热带地区,因此在北美环境中预计会出现一些干燥现象。 谨慎的做法是将竹木暴露在干燥的环境中,尤其是在冬季,以避免成品收缩。
在纵向上,这种竹木不会像木材一样明显收缩或膨胀。
木材强度:
强度 (MOR) 范围为 12,000 至 22,000 psi,略高于红橡木。刚度为 1.1 至 290 万 psi,也略高于橡木。
请继续关注木头云,了解更多有关木材百科的知识。在木头云上,您可以发布木材的供求信息,促成木材买卖交易。
当早期的欧洲探险家“发现美洲”时,最重要的资源之一是美国东部白松(Pinuss trobus)木材。这些树又高又直,而且很多。
它们将为帆船提供出色的桅杆(白松坚固而柔软)以及用于船舶内部框架和护套所需的大部分木材。这种资源是在过去250年中收获的,可满足不断增长的美国人口对住房、农舍以及家具和橱柜的需求。劳拉·怀尔德(LauraWilder)的书《大树林中的房子》(HouseintheBigWoods)讲述了1800年代后期威斯康星州刚开始采伐这种资源时的情况。
今天,白松在我们的大部分森林中都不是主要树木,但它一直在恢复良好,现在我们开始看到一些非常漂亮的树木。大约一半的松木木材来自新英格兰,三分之一来自五大湖各州;其余来自中大西洋和南大西洋国家。
白松木家具、木制品和橱柜在美国市场仍然很受欢迎。虽然松木可用于结构木材(2x4、2x6s等),但如果用于二次制造,更干净的木材更有利可图。然而,多节材料通常用于结构产品。当今松木的盈利和明智利用的关键是将其有效地切割成有价值的木材。
国东北部的东部白松资源是英国人在美国早期欧洲殖民地的帆船统治地位的关键资源。树木笔直,在高出许多英尺的地方没有树枝,有树冠标记,不能被早期的定居者砍伐,即使这棵树在农田中间。据说半夜砍了很多树。此外,一些历史学家认为,这项收割禁令“助长了”著名的波士顿倾茶事件。
独立战争后,英国人将他们的东部白松业务转移到我们现在称为威斯康星州格林贝的地区,并在那里经营多年,航运途经五大湖和圣劳伦斯河。
美国东部白松木特点
木材密度:东部白松是一种轻质软木,含8%MC时平均重约23磅/立方英尺。这是橡木重量的二分之一。
木材烘干方式:尽管EWP干得非常快,几乎没有翘曲和开裂的风险,但由于颜色问题,必须小心控制干燥。如果干燥太慢,木材中的化学物质会被氧化,使木材变成深棕色。这种着色被称为棕色染色、咖啡染色或窑烧。锯切后应尽快开始窑干,干燥机中的相对湿度非常低,以避免出现污渍。还需要低温(木材潮湿时低于130F)以避免颜色变深。
干燥收缩率低于4%。
EWP的最终水分含量应介于8%到9.0%MC之间。由于EWP的低收缩率,允许有轻微的MC变化。低于8.0%MC的干燥会增加脱壳和谷物撕裂的风险;高于9.0%MC的干燥会增加制造或使用过程中后续收缩的风险。
木材胶合和加工方式:EWP是最容易粘合的木材之一;如果表面不是很完美,这是非常宽容的。压力必须均匀,不能太高。任何常用的木材粘合剂都能很好地发挥作用。
由于质地均匀且密度低,如果MC正确,EWP加工效果很好。工具必须锋利;同样,不得佩戴砂纸。由于节周围有漩涡纹,前角通常比高密度硬木大几度。来自刀具或机器部件的过大压力会导致脱壳或凸起谷物。
木材稳定性:EWP是北美最稳定的木材之一,在平行于年轮(切向)的纹理上每5%的MC变化会改变约1%的尺寸,而在整个纹路中每15%的MC变化会改变约1%的尺寸环(径向)。这是最稳定的木材之一。
木材强度:EWP是较弱的原生软木之一。弯曲强度(MOR)平均为8600psi。硬度平均为380磅。刚度(MOE)平均为120万psi。
木材颜色和纹理:EWP的木材确实有明显的年轮,但不像其他一些松树那样明显。木头会有红节(当树在它周围生长时,树枝还活着)和黑节(树枝死了,节松了)。新鲜的木材颜色非常浅。干燥后,木材通常呈浅棕色,有时略带红色;暴露在光线下会使木材颜色进一步变暗。纹理通常很直;翘曲风险很小,但含有压缩木的区域除外。
请继续关注木头云,了解更多有关木材百科的知识。在木头云上,您可以发布木材的供求信息,促成木材买卖交易。
白橡木是美国东部和南部森林中丰富的硬木。生产我们称为白橡木的木材的橡树有八种主要品种,另外还有12种次要品种。白橡树的叶子上有圆头和甜橡子,干燥后可制成优质面粉。白橡木的颜色和外观与欧洲橡木相似,但是美国产地的橡木质量和价格都比欧洲橡木高。美国白橡木的白木质为浅颜色,心材为浅棕色至深褐色。白橡木特点:纹理直,结构粗糙,较硬,力学强度高耐磨损。
白橡木组:
橡树 Quercus macrocarpa
栗橡木 Q. primus
Chinkapin oak Q. muehlenbergii
Overcup 橡木 Q. lyrata
后橡木 Q. stellata
沼泽板栗栎Q. michanxii
沼泽白橡 Q. bicolor
白橡木 Q. alba
橡木和沼泽栗色橡树通常是低地橡树,生长在潮湿温暖的地方。年轮至少有1/4英寸宽。这些低地物种比其他物种更难干燥和加工。他们经常被细菌感染。
白橡木具有许多理想的特性,包括天然抗腐烂、非常高的强度,并且不透水(栗色橡木除外)。因此,白橡木已被用于铁路枕木、造船(尤其是龙骨和肋骨)、桥梁、栅栏、液体桶(葡萄酒和威士忌)和矿山木材。
与红橡木相比,平均而言,白橡木更重、更结实,而且通常颜色更深。白橡木具有更大(更长和更宽)的射线细胞(红色为½英寸长,白色为1-1/2英寸或更长),使白橡木在四分之一锯切表面上具有非常强烈的射线斑点图案。今天,白橡木的厚重纹理、高轮廓和戏剧性的射线斑点图案使其非常适合制作Mission风格的家具和橱柜。大部分本地白橡木出口到日本和欧洲。适当陈酿后,白橡木可制成极好的葡萄酒桶——可能是世界上最好的橡木酒桶。威士忌酒桶是橡木的另一个绝佳用途。
白橡木特点
木材密度:在8pecentMC时,白橡木的密度平均约为每立方英尺46磅。一块15/16”x6”x12'的白橡木重约22磅。
木材烘干策略:白橡木很难干燥——在许多情况下比红橡木更硬。表面裂纹、端部裂纹和蜂窝是最常见的干燥缺陷。由于这些缺陷在干燥过程中很早就出现,因此需要密切控制初始干燥环境。所有厚度的末端涂层都是谨慎的。仓库预干燥机可能是4/4和5/4的最佳选择;第二好的是开放式棚屋。干燥收缩率约为8%至10%。
白橡木的最终水分含量应在6.5%到7.0%MC之间。由于白橡木的高收缩率,不能接受较高的MC;较低的MC会导致过多的碎粒。
木材胶合和加工方式。白橡木由于其高密度而在粘合时非常不宽容。表面必须平整、光滑且刚准备好。夹具可能最适合这种木材。任何好的木工粘合剂都可以使用,效果极佳。白橡木的机械加工性能良好虽然建议先行钻孔,但其钉子及螺钉固定性能良好;其粘合性能会有变化,但是染色及抛光后能获得良好表面。白橡木干燥缓慢,需要小心避免出现裂纹。白橡木干燥时收缩率大,性能易变化。
除非机器和刀具经过精确设置,否则橡木的加工很困难,因为它的密度很大。如果刀不锋利,碎粒很常见。钝刀还会导致大血管细胞所在的表面粗糙。正确的MC至关重要。然而,使用合适的刀具和机器,表面质量非常好。通常,机床需要具有更大的刀具(或锋利)角度,从而增加刀具中的金属量。锐化可能必须更频繁。进给速度慢或切削深度小会导致快速钝化。
木材稳定性:当MC改变时,白橡木会移动很多。尽管它因物种而异,但平行于环(切向)穿过谷物的每3%MC变化的大小变化约为1%,穿过环(径向)的每6%MC变化约为1%的大小变化).切向与径向的高差异意味着来自树中心附近的木材(通常是较低等级的材料)容易出现杯状。
木材强度:白橡树是最坚固的本地硬木之一。抗弯强度(MOR)平均为13,000psi。硬度平均为1360磅。刚度(MOE)平均为160万psi。
木材颜色和纹理:白橡木通常是暗白色到浅棕褐色到深棕色,具体取决于品种。年轮图案赋予白橡木厚重的纹理外观。重的射线斑点为木材增添了特色。橡木中的大孔隙会带来一些与红橡木、山核桃木、朴树木和白蜡木相同的整理问题。
请继续关注木头云,了解更多有关木材百科的知识。在木头云上,您可以发布木材的供求信息,促成木材买卖交易。
美洲榆木也叫美国榆木,它是榆科、榆属落叶乔木。落叶乔木,高达40米;树皮灰色,不规则纵裂;小枝幼时有细毛或几无毛;冬芽卵圆形。叶卵形或卵状椭圆形。花自花芽抽出,常10余个排成短聚伞花序。翅果椭圆形或宽椭圆形,两面无毛而边缘具睫毛。花果期3-4月。原产于北美,在美国和加拿大广泛分布。常见于平地和底栖地,在肥沃、排水良好的壤土上生长较好。
美洲榆木和滑榆树是北美洲发现的六种榆树中的两种,统称为软榆树。岩榆、翅榆、雪松和九月榆被称为硬榆。硬榆树比软榆树重25%,而且更坚固、更坚硬。
对于曲棍球爱好者来说,榆木是他们最喜欢的木材,因为大多数曲棍球杆都是用榆木制成的。为什么用榆木做这些木棍?木材非常坚韧,具有广泛的互锁纹理。互锁纹理意味着每年的纵向纹理都朝着不同的方向发展,而不是在树上完全垂直,基本上是交织在一起的。结果,木头很难劈开;曲棍球棒显然需要一个特性——木材具有高抗震性。同样,交错的纹理意味着劈榆树几乎是不可能的。
当在地面上使用时,木材即使在永久潮湿的情况下也能抵抗腐烂。事实上,镂空的树干在中世纪时期的欧洲被广泛用作水管。
厚重的环形图案(环形多孔纹理,如橡木)与互锁纹理相结合,使木材具有非常大胆的外观或特征,这就是它广泛用于镶板的原因。我很惊讶更多的家具和橱柜制造商不使用榆木;它当然有漂亮的外观。榆树也是极好的弯曲树种,因为它们很容易弯曲,由于纹理互锁,不会折断或开裂。然而,这种互锁的纹理也意味着如果干燥不完美,则在干燥时很可能会翘曲,并且加工需要特别小心。
美洲榆木特点
木材密度:软榆树每立方英尺重约34磅,每板英尺约重3磅,厚1英寸。
木材烘干难度:软榆树的干燥难度适中。温和的烘干程序会导致稍微更翘曲,因此堆叠必须完美。对于扁材,强烈建议在桩顶施加重量。
木材胶合和加工方式:榆树胶没有太大困难。如果进给速度过快、刀具变钝或角度不佳,互锁纹理会导致加工缺陷。
木材稳定性:如果水分变化大约3%MC,软榆树的大小就会变化1%。
木材强度:美洲榆木的强度(MOR)为11,800psi。可弯曲性(MOE)为140万psi。硬度为830磅。
请继续关注木头云,了解更多有关木材百科的知识。在木头云上,您可以发布木材的供求信息,促成木材买卖交易。
黑胶木也称为黑色紫树木材,是一种喜欢在水和水浸土壤中生长的树。事实上,紫树属是水若虫的名字。这棵树生长在整个东部各州,从缅因州到德克萨斯州。森林中的树通常直径3英尺,高80英尺。有些树的树龄超过400年。与大多数树木不同,图珀洛树不是雄性就是雌性,雌树上开满了花。由于腐烂的真菌,较大、较老的树空心的情况并不少见。然而,这棵树可以在这种情况下存活数百年。
木材本身的特点是纹理交错(纹理向四面八方旋转),导致干燥时翘曲,MC变化时使用时翘曲,加工时困难。过去,黑胶由于纹理交错而具有韧性,因此被用于制作牛轭和切菜碗。今天,虽然这不是一个出众、外观漂亮的物种,但它仍然被广泛用于家具、橱柜、棺材和铁路枕木。鸭子诱饵的雕刻师也喜欢这种木材。
黑胶木特点
木材比重:黑胶木的干比重(SG)为0.52。干燥时的重量为每立方英尺32磅或每板英尺约2.6磅。
木材硬度:对于干木,极限强度(MOR)为9,600psi,刚度(MOE)为120万psi,硬度为810磅。互锁的纹理意味着分裂非常困难。钉钉也很困难,因为互锁的纹理想要改变钉子的方向。钉子和螺钉的预钻孔可能会有所帮助。
干燥和稳定性:由于翘曲,尤其是扭曲,木材很难干燥。建议末端涂层,即使是4/4库存。干燥收缩适中。从生坯到6%MC的总收缩率在切向(扁锯材的宽度)和径向(扁锯材的厚度)上分别为6.2%和3.5%。干燥后,如果RH变化较大或MC与环境的EMC条件不匹配,木材会轻微移动。典型的、理想的最终水分范围是6.0%到7.5%MC。干燥后,需要4.5%的MC变化才能导致1%的切向尺寸变化和8%的MC径向变化。
木材加工和胶合方式:这种木材的机加工性能一般,由于木纹互锁,木纹有一些缺口。如果过度干燥,木材会显得很脆。锋利的工具必不可少。如果表面非常平坦,这种木材粘合起来不会有太大困难。但是,如果MC发生变化,片材发生少量翘曲,则很难获得高强度接头。
纹理和颜色:木材主要为心材,呈灰棕色至浅棕色,有时略带黄色。成品表面光滑,但无自然光泽。如果木材是四分之一锯材,黑胶木会展现出非常吸引人的身材。木头没有气味。然而,当树木被细菌感染时,锯材会散发出腐烂的气味,并且在干燥的木制品中会很明显(并且令人反感),尤其是在湿度高的时候。
请继续关注木头云,了解更多有关木材百科的知识。在木头云上,您可以发布木材的供求信息,促成木材买卖交易。
花旗松是一种松科黄杉属的乔木植物,其株高可达100米。幼树的树皮平滑,老树的树皮厚且深裂成鳞状。叶子为条形,先端钝或微尖,上面深绿色,下面色较浅。花旗松的球果呈椭圆状卵圆形,褐色且有光泽。种鳞呈斜方形或近菱形,长宽相等或长大于宽,苞鳞直伸,中裂窄长渐尖,两侧裂片较宽而短,边缘有锯齿。花旗松的材质坚韧,易干燥,不耐腐,纹理细致,心材淡红色,边材淡黄色,富有弹力,保存期长等特点,是制作桥梁、造船、建筑、电杆、枕木、家具等良好用材,也可作造纸原料。花旗松喜光,但耐侧方庇荫,在北坡、东北坡、东坡土层深厚、湿润、排水良好的砂壤上生长较好,而根系生长随土层深厚而异。花旗松的典型变种生于夏季干旱的温和、湿润地区,在海拔较高处冬季积雪可深达3米。花旗松沿海分布区的降水量为1940-3250毫米,无霜期197-230天,在山地降水量为965-1955毫米,无霜期为82-187天。该树种因旧称美国为花旗国而得名“花旗松”。
花旗松是美国西部森林的主要树种之一。不仅木材的重量特别坚固,而且树木丰富。树木可以长到250英尺以上(前150英尺没有树节和树枝),直径超过6英尺。有些树木已有800多年的历史。
当然,今天必须谨慎采伐其中一些“古树”,以避免破坏环境并避免耗尽这些标志性的森林。然而,近年来的森林火灾,部分是由于过去几年森林管理不善引起的,引起了人们的质疑。我们应该在树木燃烧之前将其移除吗?如果有,有多少?
今天的大部分花旗松木材来自树龄不到100年的树木,这些树木被称为二次生长。木材性能可能不如旧树高,但木材仍然是优质产品——坚固、清晰、纹理外观漂亮、加工特性好等。今天花旗松的大多数用途都利用了木材的高强度,但这种木材的美感使其成为木制品、家具、橱柜和地板的首选。
花旗松有两个品种:沿海花旗松,产自不列颠哥伦比亚省至加利福尼亚州,在喀斯喀特山脉以西生长最好;内陆花旗松主要产自落基山脉。大多数木材加工商更喜欢Coastal品种,因为它更坚固、更硬、更清晰(无节)并且加工效果更好。此处显示的数据适用于沿海地区。透明木材因其高强度和一致的外观而备受青睐,因此非常昂贵。
花旗松木特点
木材密度:花旗松的绿色比重 (SG) 为 0.45。在 6% MC 下,SG 为 0.50。干燥时的重量为每立方英尺 32 磅或每板英尺约 2.0 磅(刨至 3/4 英寸厚度)。大多数花旗松木材将在干燥和刨平后出售(S4S,4 面表面处理)。
木材强度:对于干木,极限强度 (MOR) 为 12,400 psi,刚度 (MOE) 为 195 万 psi,硬度为 710 磅。花旗松在非常干燥时确实有裂开的趋势,因此有时可能需要为大直径紧固件预钻孔。
木材烘干方式:木材干燥迅速,质量损失的风险很小。大多数供应商将只销售 KD 库存,而不是绿色库存。干燥收缩率相当低。从生坯到 6% MC 的总体收缩率在切向(扁锯材的宽度)和径向(扁锯材的厚度)上分别为 6.9% 和 3.8%。一旦干燥,即使 RH 变化很大,木材也不会移动太多。典型的、理想的最终水分范围是 9% 到 10.5% MC。这个最终的 MC 范围虽然对于硬木来说很高,但便于加工。干燥后,需要 4% 的 MC 变化才能导致 1% 的切向尺寸变化和 7.5% 的 MC 径向变化。
木材加工方式:这种木材加工良好,除非 MC 太低(低于 9% MC)。这种木头胶水没有太大困难。
纹理和颜色:花旗松的颜色从淡红色到淡黄色不等。当暴露在光线下时,颜色会稍微变深。浅色早材和深色晚材赋予木材明显的重纹外观。
请继续关注木头云,了解更多有关木材百科的知识。在木头云上,您可以发布木材的供求信息,促成木材买卖交易。
