红果桑木,学名Morus rubra,又名红桑,英文俗称Red mulberry,桑科桑属落叶乔木,原产于北美东部和中部。株高10-15米,树干短,树冠圆形。叶卵形,长7-18厘米,宽8-12厘米,边缘有齿,表面粗糙,绿色,秋季变亮黄色。雌雄异株。果实名桑葚,长2-3厘米,成熟后颜色从红色到深紫色,可食,也可制作果酱或酿酒。
红果桑木,通常简称为红桑,以其在仲夏成熟的美味甜深紫色浆果而闻名。 如果你能打败鸟儿吃到成熟的浆果,你确实会得到一种特殊的享受。 (我妻子有一个平盘桑葚派的食谱,非常棒。)
如果这棵树在几百码之内,祖母很可能会讨厌它,然而,因为成熟的红果桑被鸟儿吃掉时,会产生深紫色的粪便,鸟儿会将这些粪便沉积在白色的床单上(事实上,很少会丢失),其他浅色衣服挂在外面的晾衣绳上晾干。
红果桑分布广泛,从马萨诸塞州到南达科他州、德克萨斯州、佛罗里达州,再到东海岸,以及其间的任何地方。 然而,由于其尺寸较小(通常低于 50 英尺高)并且在茂密的林中找不到它,因此大多数锯木厂都会忽略这些树木。 但它却是一种出色的家具木材。 让工厂知道您想要桑葚,您将定期获得桑葚,而且价格可能非常低。
由于木材天然具有抗腐性,因此过去曾用于造船、严密的制桶(严密意味着桶可以容纳液体)和栅栏。
红果桑木特点
木材密度:这是一种相当重的木材;与红橡木的密度大致相同。生坯比重(SG)为0.58;当MC为6%时,SG为0.67。干燥时的重量为每立方英尺43磅或每板英尺约3.6磅。
木材干燥和稳定性:木材很容易干燥。它不会变形,因为纹理通常非常直。端部开裂可能是一个问题,因此建议端部涂层。心材染色不存在风险。
从生坯到6%MC的总体收缩率估计为切向收缩率(平锯材的宽度)为7%,径向收缩率(平锯材的厚度)为4%。一旦干燥,即使相对湿度变化较大或MC与环境的EMC条件不匹配,木材也不会移动太多。典型的最终MC范围为6.0%至7.5%,除非在潮湿的地方使用。估计需要4%的MC变化才能导致1%的切向尺寸变化和7%的MC径向变化。
木材粘合和机加工:Mulberry的机器很好。不存在特殊问题或要求。在车床上转动得很好,
这种木材很容易用传统的粘合剂和传统的做法粘合。
木材强度:桑葚的强度中等;也就是说,不如白蜡木或橡木坚固。最好不要在高强度情况下使用该物种,例如椅子或桌腿,除非增加尺寸以增强强度。这并不是特别难。没有具体的强度数据。
桑树在用钉子或螺钉固定时容易裂开,因此紧固时应使用导向孔,特别是在木块末端或附近。
木材颜色和纹理:木材主要是心材,颜色为淡橙色,长期暴露在光线下会变得略暗。
纹路较为粗糙,但没有任何花哨的纹路。年轮很明显,而且纵向相当直。木材为环孔状,因此每个生长轮的早材气孔有些开放,如白橡木。可能需要密封剂才能均匀完成。
季锯表面上有一点射线斑点,但大多数木材都是平锯的。
请继续关注木头云,了解更多有关木材百科的知识。在木头云上,您可以发布木材的供求信息,促成木材买卖交易。
美洲柿子木因其结出的美妙果实而得名拉丁名……这个名字来自希腊。只有在第一次霜冻之后,柿子水果(橙色)才好吃;提前采摘的水果真的会让你的嘴唇皱起来!它是美国乌木科的两个物种之一。这种树本身并不常见,因此这种木材的来源需要一些努力;较小的工厂通常有一些柿子原木。然而,它的特性使搜索变得有价值。
柿子木非常坚韧且坚硬,尤其以其即使在长期使用后仍能保持光滑表面(光滑且高度抛光的外观)而闻名。柿子的理想木材是边材,边材在树上是白色的,但暴露在空气中时会变成灰棕色。
柿子树老树木质硬,颜色有棕褐色、黑褐色、红褐色等,小的柿子树木质硬度和洋槐树新料的硬度差不多,木性大,爱裂,木材颜色为白色。
小的柿子树木质硬度和洋槐树新料的硬度差不多,木性大,爱裂,木材颜色是白色的,时间久了,颜色有点白黄色。
柿子木边材是纺纱筒、织梭和线轴的首选木材。它经常用于台球和台球杆。但最重要的用途是高尔夫球杆头。今天,我们可能会发现这是一种适合坚固手柄或以独特性为关键因素的用途的良好木材。
心材仅在老树中少量存在,呈深棕色至黑色,并不是大多数用户所寻找的。然而,心材是乌木的绝佳替代品。(虽然木头看起来像刺槐,但在黑光下不会发出荧光。)
美洲柿子木特点
木材密度:干燥时,柿子木的密度约为每立方英尺50磅,比几乎所有其他北美树种都要重,除了几种真正的山核桃树和活橡树之外。未加工时,木材每板英尺重量超过7磅;窑干后,木材重量为每板英尺4磅多一点,MC含量为7%。
木材干燥和稳定性:柿子木很难干燥,因为它的表面很容易出现裂纹。如果4/4到6/4木材像8/4白橡木一样进行处理,那么它就可以轻松干燥。8/4及更厚的木材需要缓慢干燥6个月或更长时间才能放入窑中。
总体而言,柿子木的收缩率非常高,从绿色到MC的收缩率为9%。这比橡木(7.8%)和其他常见硬木树种(6%至7%)的收缩率更大!
为了获得最白的颜色,高尔夫球杆头制造商多年来一直使用快速射频干燥。
当MC发生变化时,使用中的收缩和膨胀是常见的。因此,柿子木的大多数用途是用于销钉等产品,即使尺寸变化很小,也不会出现缺陷。
木材粘合和机加工:正如对如此密集的树种所预料的那样,木材不容易粘合。换句话说,物种要求一切都完美,MC、平坦度、压力等等。粘合表面应在15分钟内加工并粘合。
由于密度,机械加工也很困难。工具必须非常锋利。尽管需要频繁打磨,但高速钢可能是比硬质合金更好的选择。尽管如此,一旦加工正确,表面就会非常好。
木材强度:柿子木比除山核桃木以外的所有常见硬木树种都非常坚固、坚硬和坚固。12%MC时的强度(MOR)接近18,000psi。刚度(MOE)为200万psi,硬度为2300磅;这个硬度非常出色。相比之下,硬枫木的MOR低于16,000psi,MOE为183万psi,硬度为1450磅。
木材颜色和纹理:柿子木主要是边材。刚砍伐时边材是白色的,但很快就会变成灰棕色。纹理很明显,但并不明显或引人注目。
通常,将柿子木屑一起翻滚(使用仅3rpm的大滚筒)作为最终抛光处理。即使没有在玻璃杯中添加蜡,表面也非常光滑并且看起来抛光。用非常细的砂纸打磨或抛光可以达到相同的效果。
请继续关注木头云,了解更多有关木材百科的知识。在木头云上,您可以发布木材的供求信息,促成木材买卖交易。
加州月桂是一种常绿乔木,树高可达30米。叶为全缘叶,叶缘光滑。叶长3-10厘米,宽1.5-3厘米。叶子和月桂叶类似,可由叶子大小及叶缘是否为波浪状来区分二者,加州月桂的叶子比较狭窄(叶宽1.5-3厘米),叶缘平整没有波状缘;月桂的叶子比较宽阔(叶宽2-4厘米),叶缘波浪状。
加州月桂木也叫俄勒冈桃金娘,通常简称桃金娘木,是北美最昂贵的木材。树节具有精致的纹理和颜色,尤其是如果原木在加工前被淹没了一段时间。
颜色范围从浅棕色到深棕色到灰色,带有奶油色、金色、银色、绿色和紫色色调。因此,木材因古玩和家具而备受推崇。弦乐器制造商发现这种木材也能在吉他和小提琴中产生出色的声音。1869年,连接犹他州横贯大陆铁路的金色长钉被钉入桃金娘木领带中。
桃金娘仅在从南俄勒冈州向南到加利福尼亚州的太平洋沿岸发现。这些树可以长到80英尺,直径可达3英尺。虽然它是硬木(即它的叶子很宽),但它也是常绿植物。加州月桂木被采伐并锯成木材,但少量木材的另一个来源是在俄勒冈州海滩上发现的浮木。
这棵树的叶子被压碎后会散发出强烈的气味。英国植物探险家大卫·道格拉斯在1826年写道:“树叶被擦伤后,会散发出一种最强烈的樟脑气味。我不得不从它的树荫下移开,因为这种气味太浓了,让人忍不住打喷嚏。”
这些叶子产生的油已被用于治疗头痛、绞痛、腹泻和脑膜炎。另一方面,有些人报告说在闻到这种气味几个小时后会头疼。特别关注的然而,没有关于木屑的报道。干燥的木材有轻微的香气。
加州月桂木特点
木材密度:虽然第一次锯开时每立方英尺的重量超过50磅,但在干燥至7%MC后,木材的比重为0.57或密度为37磅/立方英尺。这相当于每板英尺3磅,大约与软枫木一样重。
木材烘干方式:
加州月桂木很难在不检查和翘曲的情况下干燥。非常缓慢的干燥(比白橡木慢)实际上增强了颜色。
干缩率在切线方向(横跨锯材宽度方向)约为7%,在径向方向(锯材厚度)约为2%。径向和切向之间的这种巨大差异意味着从靠近树的中心锯下的平锯木片非常容易形成杯状。漩涡状的纹理也意味着翘曲的风险很高。
木材胶合和加工方式:
加州月桂木非常容易粘好。
它的纹理更紧密且易于打磨。然而,漩涡状的纹理会在加工时导致一些撕裂。不费吹灰之力,木材就可以很好地抛光。
木材稳定性:
漩涡状的纹理以及切向与径向的高收缩率差异意味着当MC发生显着变化时,可以预期会出现一些翘曲。否则,木材相当稳定。
木材强度:加州月桂木比橡木弱得多。桃金娘的强度(MOR)为8000psi,刚度(MOE)为95万psi,硬度为1270磅。相比之下,红橡木的MOE为14,000psi,MOE为180万psi,硬度为1300磅。螺钉、订书钉和钉子具有相当好的固定力。

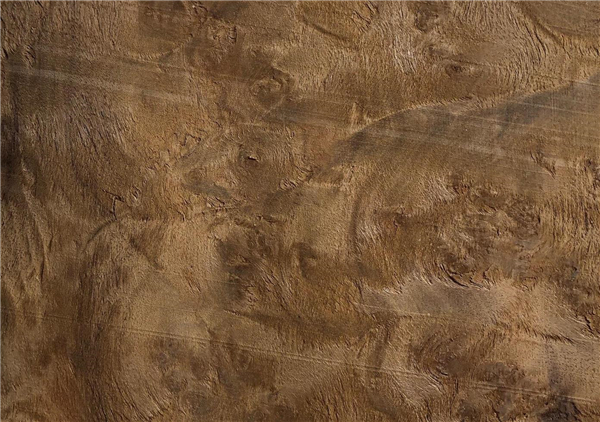

木材颜色和纹理:开发优质颜色的关键是木材在干燥前的处理方式。通常被认为对硬木原木和锯材处理不当的东西,对于加州月桂木,会产生出众的颜色和纹理图案。这棵树在谷物中自然也有很多漩涡。难怪这种木材经常被称为北美最好的木工树种之一。
请继续关注木头云,了解更多有关木材百科的知识。在木头云上,您可以发布木材的供求信息,促成木材买卖交易。
白橡木是美国东部和南部森林中丰富的硬木。生产我们称为白橡木的木材的橡树有八种主要品种,另外还有12种次要品种。白橡树的叶子上有圆头和甜橡子,干燥后可制成优质面粉。白橡木的颜色和外观与欧洲橡木相似,但是美国产地的橡木质量和价格都比欧洲橡木高。美国白橡木的白木质为浅颜色,心材为浅棕色至深褐色。白橡木特点:纹理直,结构粗糙,较硬,力学强度高耐磨损。
白橡木组:
橡树 Quercus macrocarpa
栗橡木 Q. primus
Chinkapin oak Q. muehlenbergii
Overcup 橡木 Q. lyrata
后橡木 Q. stellata
沼泽板栗栎Q. michanxii
沼泽白橡 Q. bicolor
白橡木 Q. alba
橡木和沼泽栗色橡树通常是低地橡树,生长在潮湿温暖的地方。年轮至少有1/4英寸宽。这些低地物种比其他物种更难干燥和加工。他们经常被细菌感染。
白橡木具有许多理想的特性,包括天然抗腐烂、非常高的强度,并且不透水(栗色橡木除外)。因此,白橡木已被用于铁路枕木、造船(尤其是龙骨和肋骨)、桥梁、栅栏、液体桶(葡萄酒和威士忌)和矿山木材。
与红橡木相比,平均而言,白橡木更重、更结实,而且通常颜色更深。白橡木具有更大(更长和更宽)的射线细胞(红色为½英寸长,白色为1-1/2英寸或更长),使白橡木在四分之一锯切表面上具有非常强烈的射线斑点图案。今天,白橡木的厚重纹理、高轮廓和戏剧性的射线斑点图案使其非常适合制作Mission风格的家具和橱柜。大部分本地白橡木出口到日本和欧洲。适当陈酿后,白橡木可制成极好的葡萄酒桶——可能是世界上最好的橡木酒桶。威士忌酒桶是橡木的另一个绝佳用途。
白橡木特点
木材密度:在8pecentMC时,白橡木的密度平均约为每立方英尺46磅。一块15/16”x6”x12'的白橡木重约22磅。
木材烘干策略:白橡木很难干燥——在许多情况下比红橡木更硬。表面裂纹、端部裂纹和蜂窝是最常见的干燥缺陷。由于这些缺陷在干燥过程中很早就出现,因此需要密切控制初始干燥环境。所有厚度的末端涂层都是谨慎的。仓库预干燥机可能是4/4和5/4的最佳选择;第二好的是开放式棚屋。干燥收缩率约为8%至10%。
白橡木的最终水分含量应在6.5%到7.0%MC之间。由于白橡木的高收缩率,不能接受较高的MC;较低的MC会导致过多的碎粒。
木材胶合和加工方式。白橡木由于其高密度而在粘合时非常不宽容。表面必须平整、光滑且刚准备好。夹具可能最适合这种木材。任何好的木工粘合剂都可以使用,效果极佳。白橡木的机械加工性能良好虽然建议先行钻孔,但其钉子及螺钉固定性能良好;其粘合性能会有变化,但是染色及抛光后能获得良好表面。白橡木干燥缓慢,需要小心避免出现裂纹。白橡木干燥时收缩率大,性能易变化。
除非机器和刀具经过精确设置,否则橡木的加工很困难,因为它的密度很大。如果刀不锋利,碎粒很常见。钝刀还会导致大血管细胞所在的表面粗糙。正确的MC至关重要。然而,使用合适的刀具和机器,表面质量非常好。通常,机床需要具有更大的刀具(或锋利)角度,从而增加刀具中的金属量。锐化可能必须更频繁。进给速度慢或切削深度小会导致快速钝化。
木材稳定性:当MC改变时,白橡木会移动很多。尽管它因物种而异,但平行于环(切向)穿过谷物的每3%MC变化的大小变化约为1%,穿过环(径向)的每6%MC变化约为1%的大小变化).切向与径向的高差异意味着来自树中心附近的木材(通常是较低等级的材料)容易出现杯状。
木材强度:白橡树是最坚固的本地硬木之一。抗弯强度(MOR)平均为13,000psi。硬度平均为1360磅。刚度(MOE)平均为160万psi。
木材颜色和纹理:白橡木通常是暗白色到浅棕褐色到深棕色,具体取决于品种。年轮图案赋予白橡木厚重的纹理外观。重的射线斑点为木材增添了特色。橡木中的大孔隙会带来一些与红橡木、山核桃木、朴树木和白蜡木相同的整理问题。
请继续关注木头云,了解更多有关木材百科的知识。在木头云上,您可以发布木材的供求信息,促成木材买卖交易。
白橡,学名有白栎、白麻栎Quercus alba L,因其木纹及木髓射线极为美观,白橡比红橡更适宜做清漆处理,木橡的心材抗腐蚀及抗病虫能力极强,所以极少看到白橡材料腐朽及生虫洞。
